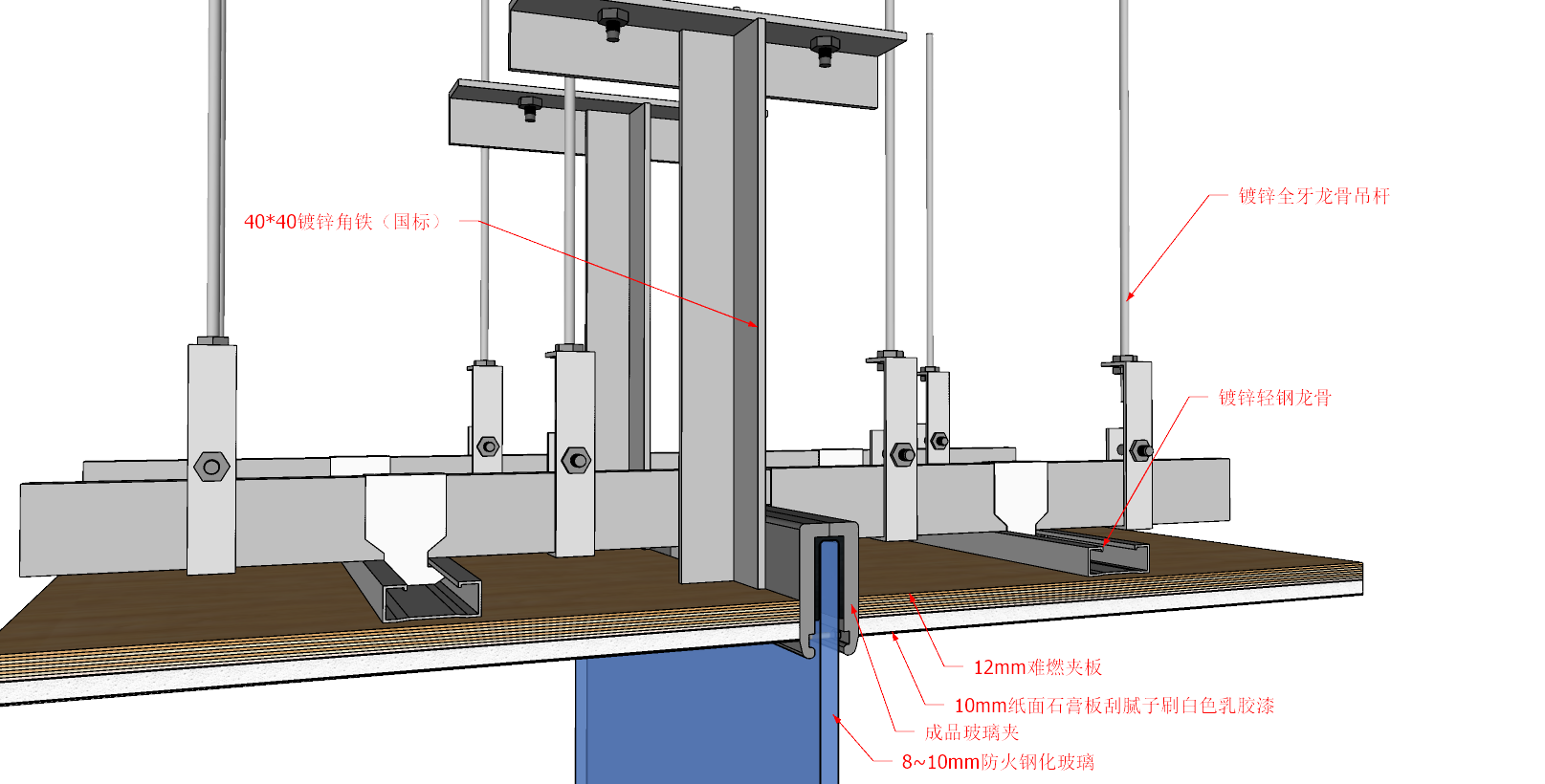

挡烟垂壁通用施工图

挡烟垂壁施工工艺
a，施工顺序：安装膨胀螺丝→安装角钢→安装玻璃夹→安装防火玻璃→防火胶封堵
b，防火玻璃与天花接触部分应密封
c，防火玻璃横向加固用胶垫、竖向间隙用玻璃胶，使其遇有高温即可融化，以满足防火玻璃高温膨胀时有相应空间
d，挡烟垂壁每档连接处留有的5mm间隙，用透明防火胶粘接，并保证防火玻璃遇高温时有膨胀的空间
e，金属材料除不锈钢板外，出厂前均做防锈、防火处理
